D941X-10電動法蘭軟密封蝶閥

D941X-10電動法蘭軟密封蝶閥

D941X-10電動法蘭軟密封蝶閥適用于介質為水、海水的管路的 泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。
訂購熱線：021-31007323

一、D941X-10電動法蘭軟密封蝶閥簡介：

    D941X-10電動法蘭軟密封蝶閥作為新一代調速型蝶閥，本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式，根據蝶板不同位置的動作特點，從電動驅動控制上進行了全新的設計。電動蝶閥采取改電動裝置輸入電流的頻率，進而調整電動裝置的轉動速度和輸出力矩，以達到控制蝶板開工關速度，實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。D941X-10電動法蘭軟密封蝶閥適用于介質為水、海水的管路的 泵出口位置，作為閉路閥兼有止回閥的特性，用以避免和減少管路系統中介質的倒流和水錘沖擊，保護管路．對于電廠、水廠等工作電源十分可靠的場合尤其適用。

二、D941X-10電動法蘭軟密封蝶閥的特點：

  1、 電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
  2、本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
  3、節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
  4、安裝在泵出口時，本蝶閥同時具有止回閥和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
  5、流阻小。本閥全開時流阻系數不超過0.3，因此可以節約能源，降低管路的運行費用。
  6、 當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。

三、D941X-10電動法蘭軟密封蝶閥產品實拍：

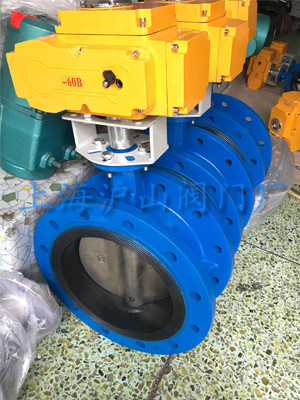

D941X-10電動法蘭軟密封蝶閥實拍

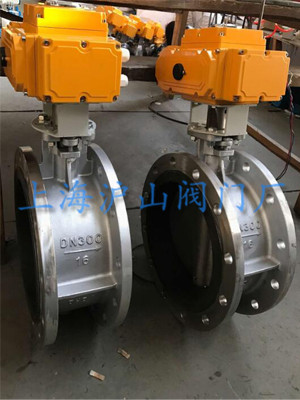

 D941X-10電動法蘭軟密封蝶閥實拍圖

四、D941X-10電動法蘭軟密封蝶閥采用標準：

制造標準  GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法蘭標準  GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
結構長度標準  GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
檢驗標準  GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986

五、D941X-10電動法蘭軟密封蝶閥主要技術參數：

公稱通徑  DN( mm ) 50～2000
公稱壓力  PNMPa  0.6  1.0 1.6
試驗壓力 PsMPa  強度試驗  0.9  1.5  2.4
密封試驗  0.66  1.1  1.76
適用介質  空氣、水、污水、蒸氣、煤氣、油品等
驅動形式  手動、蝸輪傳動、氣傳動、電傳動

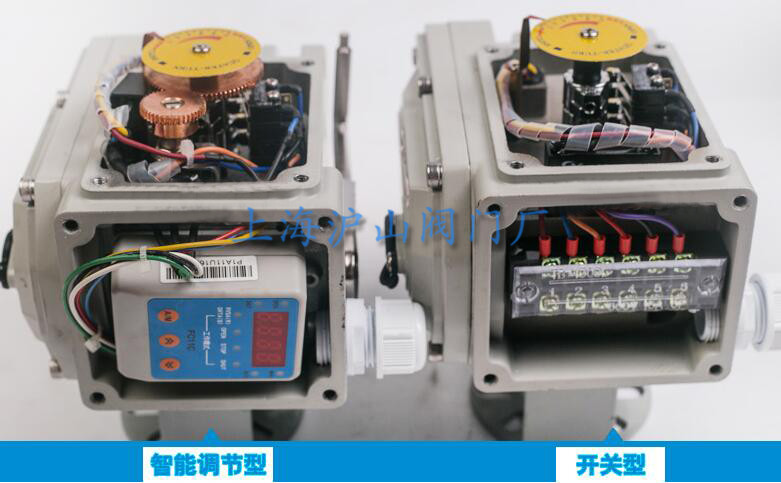

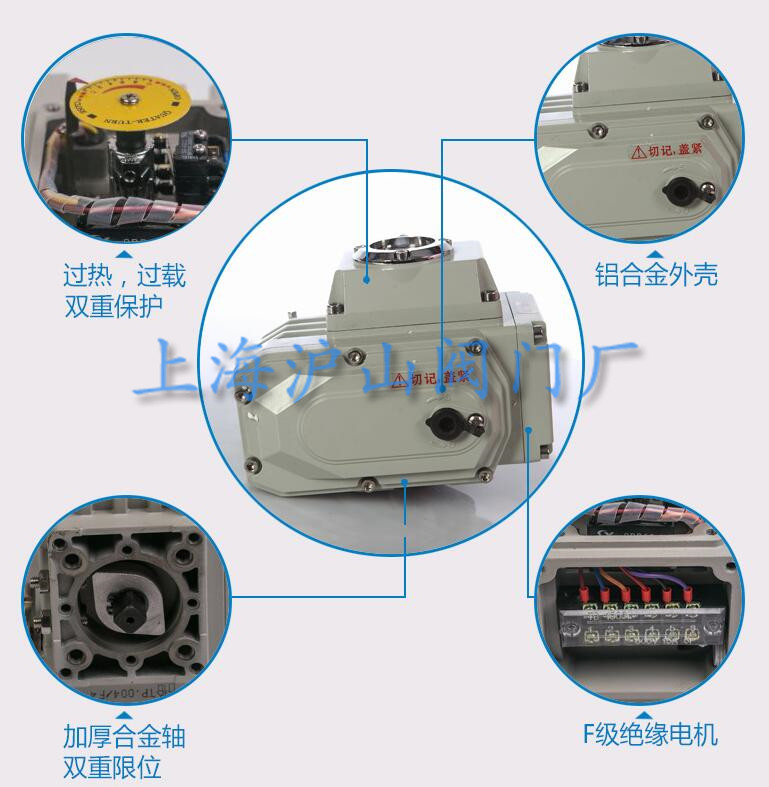

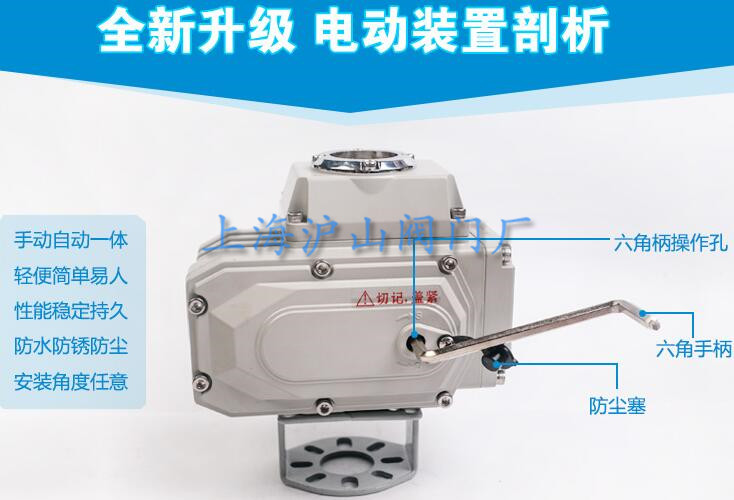

六、D941X-10電動法蘭軟密封蝶閥電動執行器解析：




七、D941X-10電動法蘭軟密封蝶閥主要零件的材料：

零件名稱  材料
閥體  球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板  灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈  各種橡膠、聚四氟乙烯
閥桿  2Cr13、不銹鋼
填料  0型圈、柔性石墨

八、D941X-10電動法蘭軟密封蝶閥密封材料：

材料品種  氯丁橡膠  丁腈橡膠  乙丙橡膠  聚四氟乙烯  硅橡膠  氟橡膠
代號  ×或 0rJ  XA或orJA  XB或orJB  xC、JC或0rF  XD或orJD  × E或orJE
耐高溫度  82℃  93℃  150℃  232℃  250℃  204℃
耐低溫度  -40℃  -40℃  -40℃  -268℃  -70℃  -23℃
適用工作溫度  ≤65℃  ≤80℃  ≤120℃  ≤200℃  ≤200℃  ≤180℃

九、D941X-10電動法蘭軟密封蝶閥連接尺寸：

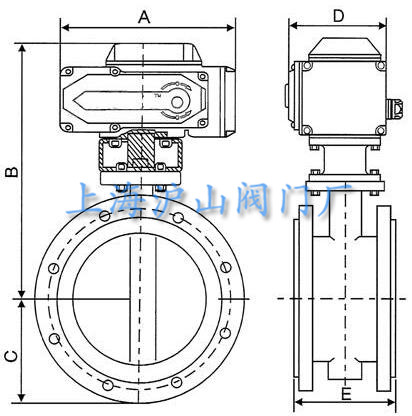

D941X-10電動法蘭軟密封蝶閥結構圖

公稱通徑 結構長度（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
0.6MPa 1.0 MPa 1.6 MPa
mm inch L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 443 125 125 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/ 112 92.5 463 125 125 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 114 100 483 125 125 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 127 110 498 125 125 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 140 125 682 325 245 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 6 140 142.5 736 325 245 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 152 170 800 325 245 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 10 165 197.5 895 363 313 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 178 222.5 956 363 313 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 190 252.5 1029 363 313 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 216 282.5 1103 363 313 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 222 307.5 1186 465 439 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 229 335 1280 546 431 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 267 390 1321 546 556 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 430 447.5 1431 546 556 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 470 507.5 1542 546 556 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 510 557.5 1800 617 706 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 550 615 2363 632 706 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 630 727.5 2583 632 706 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 710 837.5 2710 790 1338 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 64 790 957.5 2845 868 1476 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 870 1057 3060 868 1476 2045 1970 1918 44-39 2115 2020 1950 44-18 2130 2020 1950 44-56
2000 80 950 1162.5 3350 965 1600 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
