一、氣動穿透式刀型閘閥概述：

氣動穿透式刀閘閥是一種長行程氣缸和穿透式刀閘閥組成的控制閥。穿透式刀閘閥，閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣穿透式刀閘閥在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。該閥門適用于排渣、紙漿、泥漿、污水等管道的控制。可廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
氣動穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，氣動穿透式刀型閘閥通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

二、氣動穿透式刀型閘閥特點：

1、穿透式刀閘閥是一種具有全通徑設計，流通阻力可忽略不計。
2、穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點。
3、密封性能更優越，運動更平穩。
4、密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。
5、密封閥座可以做成金屬密封和軟密封兩種，可適用于各種不同的工況要求。

三、氣動穿透式刀閘閥工作原理：

1、開啟過程在關閉位置時，閘板上的通孔處在閥門通徑上方相離狀態，使得閥門處于全關閉狀態，并且閘板跟密封閥座緊貼密封，使得密封性能更可靠，當活塞下降時帶著閘板向下開啟動作，直到閘板上的通孔完全跟閥門通徑相吻合，此時閥門處于全開狀態。而且閘板跟密封閥座緊貼，并且閘板上的通孔與閥門通徑等大，使得閥門全通徑流通，并且閥腔不留介質殘?jiān)?/span>
2、關閉過程關閉時，氣缸活塞桿開始向上升帶著閘板做開啟動作，直到閘板上的通孔完全脫離閥門通徑上方。使得閥門通徑被完全關閉。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

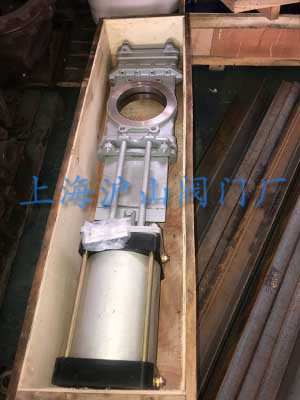

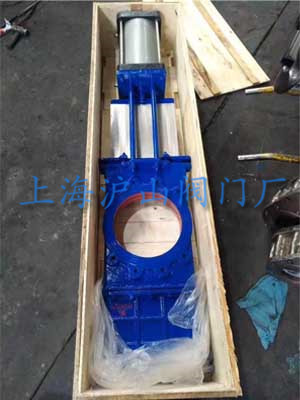

四、氣動穿透式刀閘閥產品實拍：

五、氣動穿透式刀閘閥零部件材料:

零件名稱	材料	零件名稱	材料
閥體	WCB CF8 CF8M CF3 CF3M 1CF18Ni9Ti 2520	閥桿Stem	2Cr13 1CF18Ni9Ti
閥座密封圈	橡膠或PTFE/不銹鋼	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閘板	201 304 304L 316 316L 1CF18Ni9Ti 2520	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

六、氣動穿透式刀型閘閥殼體試驗和密封試驗:

1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金屬密封指密封副材料是金屬-金屬
　　2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。

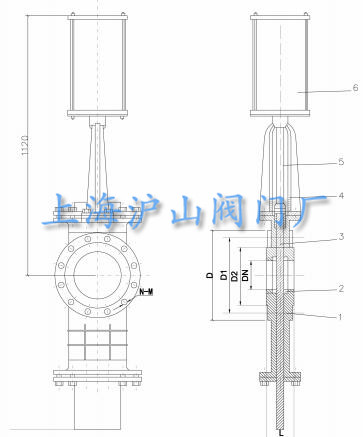

七、氣動穿透式刀型閘閥外形尺寸：

DN	L		Φ1	H	H2	N-M	氣缸直徑
DN	PN0.6	PN1.0	Φ1	H	H2	N-M	氣缸直徑
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600
