QB941F-25P防爆電動球閥

QB941F-25P防爆電動球閥

QB941F-25P防爆電動球閥是球閥配上防爆電動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門電動執行器在無電源狀態手動可操作閥門的開關，使其更安全可靠。電動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。
訂購熱線：021-31007323

一、QB941F-25P防爆電動球閥簡介：

    QB941F-25P防爆電動球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。
    QB941F-25P防爆電動球閥是球閥配上防爆電動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門電動執行器在無電源狀態手動可操作閥門的開關，使其更安全可靠。電動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。

二、QB941F-25P防爆電動球閥工作原理：

     QB941F-25P防爆電動球閥以DC24V、AC220V或AC380V電源電壓作動力，直接接受統一標準信號（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），將此轉變成與輸入信號相對應的位移，以角度位移（0～90?）運動，改變球芯的旋轉開度，因此一定的輸入信號對應一定的位置開度，實現比例調節動作。（二位開關式接受DC24V、AC220V或AC380V電源電壓作動力，通過電機正反轉實現開關動作，并同時輸出開關閥位指示信號）。

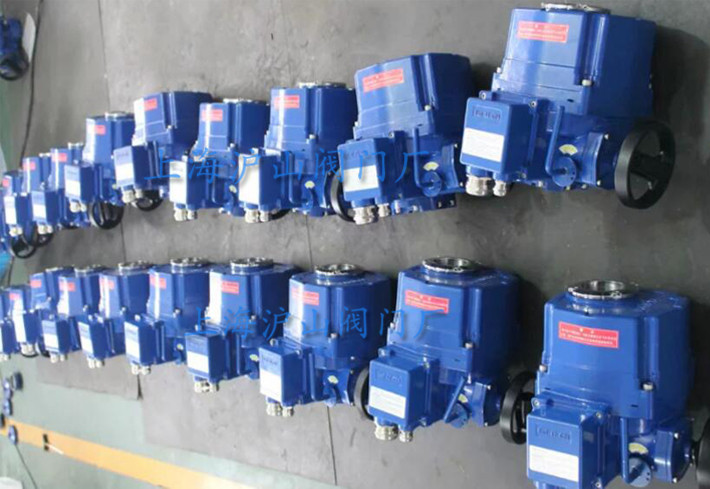

QB941F-25P防爆電動球閥執行器實拍

三、QB941F-25P防爆電動球閥產品特點：

  1、安裝簡便，能以任意方向安裝于管道中的任意部位。
  2、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
  3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
  4、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
  5、球閥和電動執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間。
  6、密封材料為聚四氟乙烯等，具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

四、QB941F-25P防爆電動球閥產品實拍：

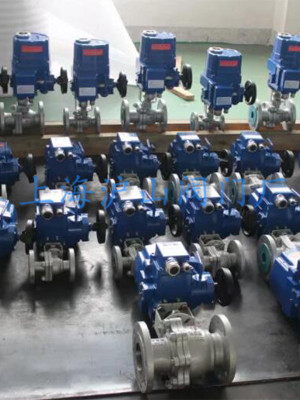

QB941F-25P防爆電動球閥產品實拍圖

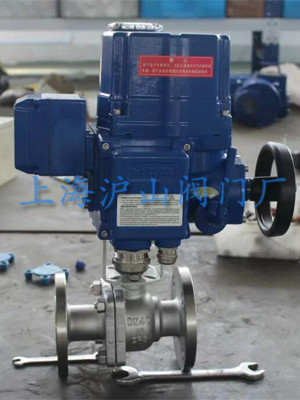

 QB941F-25P防爆電動球閥產品實拍

五、QB941F-25P防爆電動球閥主要技術參數：

1、閥體
閥體形式 直通鑄造球閥
公稱通徑 DN15～300mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準 JIS、ANSI、GB、JB、HG等
連接形式 法蘭式、螺紋式
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
2、閥內件
閥芯形式 O型球體閥芯
流量特性 近似快開型
3、執行機構
執行器型號 DSR、3810R、DZW、HQ、PSQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

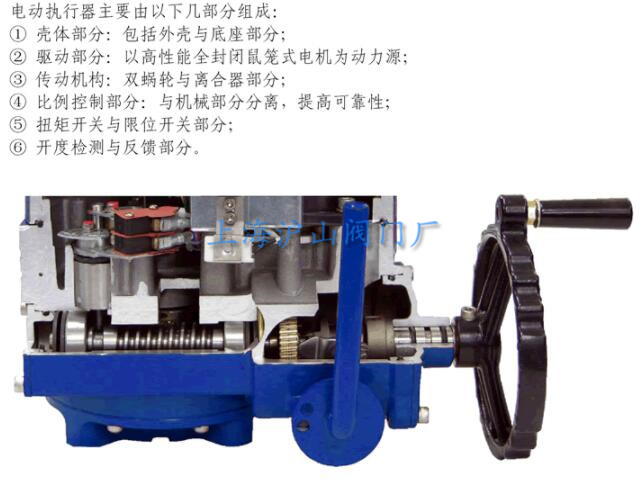

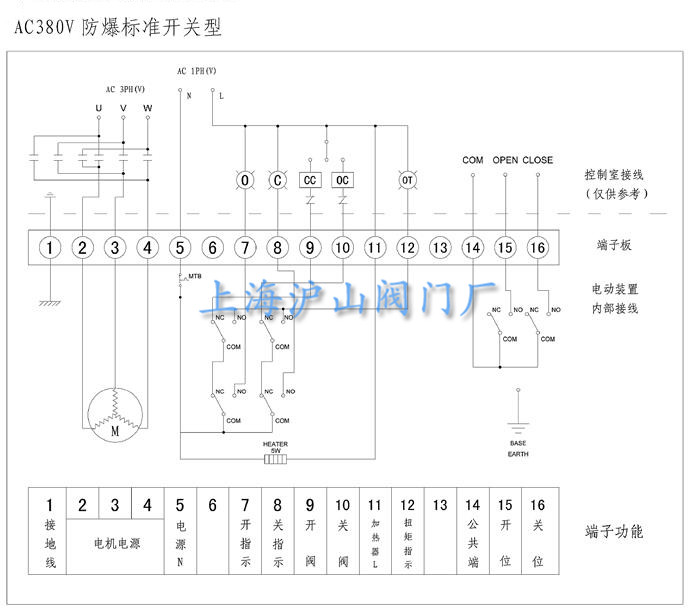

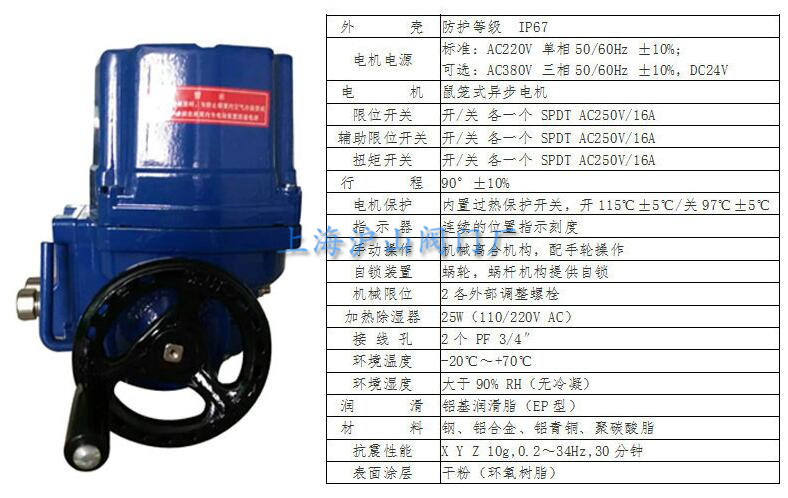

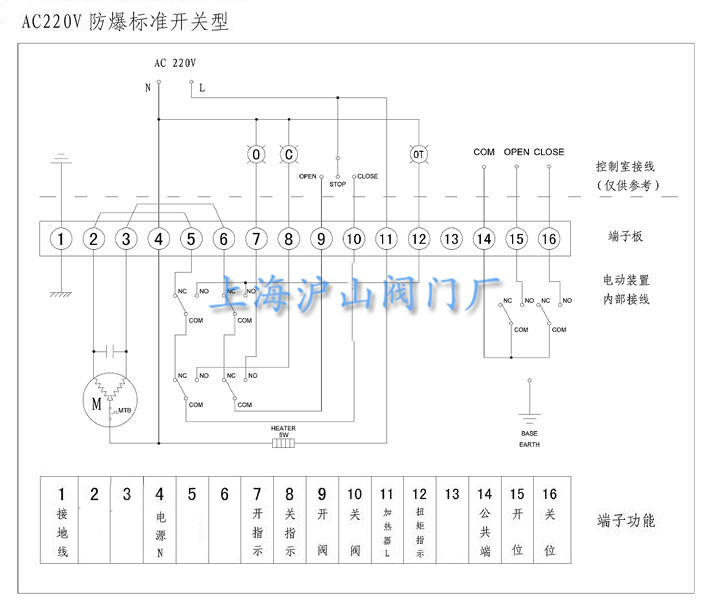

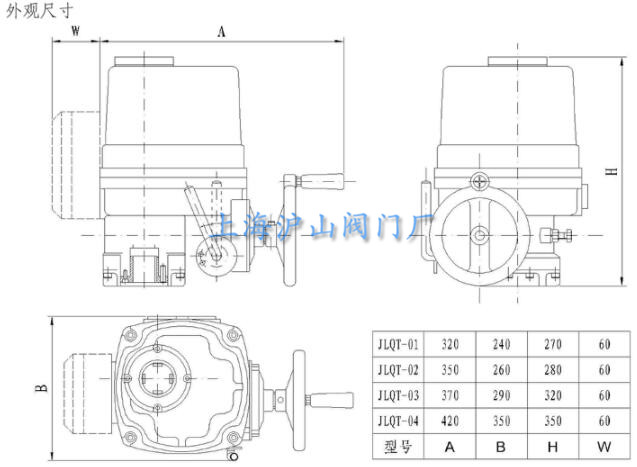

4、QT系列電動執行器詳細解析：




六、QB941F-25P防爆電動球閥主要性能指標：

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允許壓差(MPa) ≤ 公稱壓力
動作范圍 0～90°、0～360°
泄露量Q 按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%(可調)
可調范圍 250：1 350：1

七、QB941F-25P防爆電動球閥主要零件材料：

1 左閥體 WCB、CF8、CF8M、CF3M 球閥閥體
2 右閥體 WCB、CF8、CF8M、CF3M
3 閥座 PEFE、PPL、304、316
4 球體 2Cr13、304、316
5 閥桿 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料壓蓋 WCB、CF8、CF8M、CF3M

八、QB941F-25P防爆電動球閥主要外形及連接尺寸：

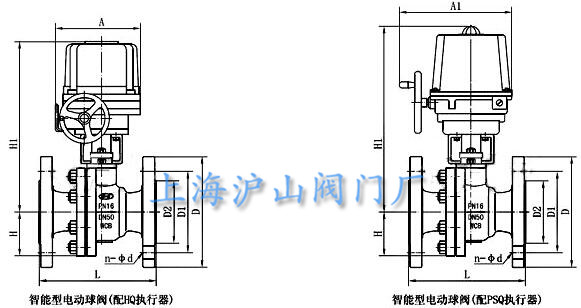

QB941F-25P防爆電動球閥結構圖
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1 根據所配執行機構型號而定
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
※注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
