通風管道的設計規范是確保通風系統有效運行和安全的重要依據。以下是通風管道設計的主要規范和要求：
1、風管尺寸和規格
（1）風管的尺寸應根據風量和風速進行計算。常見的風管尺寸范圍從直徑100mm到直徑600mm不等，具體尺寸應根據實際需求選擇。
（2）風管的橫截面積乘以風速再乘以3600得出的值就是通風管道的尺寸。風管的風速不宜超過15米每秒，建議風速為8到12米每秒。
2、材料選擇
（1）風管材料應堅固耐用、表面光滑、防腐蝕性好、易于制造和安裝。常用的材料包括普通薄鋼板、鍍鋅鋼板、不銹鋼板和塑料復合鋼板等。
（2）非金屬材料如硬聚氯乙烯、有機玻璃鋼和無機玻璃鋼也可用于通風管道的制作，但應符合設計和現行國家產品標準的規定。
3、風管布置和安裝

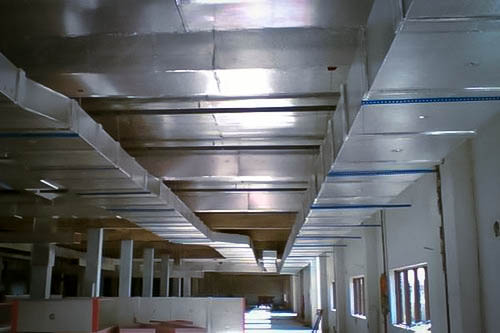

（1）風管應盡量少占建筑空間，并不妨礙生產操作。通常沿著墻、柱、樓板或屋梁敷設，安裝在支架或吊架上。
（2）除塵風管應盡可能垂直或傾斜敷設，傾斜時與水平面夾角大于45°。
（3）當輸送含有蒸汽、霧滴的氣體時，風管應有不小于0.005的坡度，并在低點和風機底部設水封泄液管。
（4）風管穿過防火墻或其他防火分隔物時，應設防火閥，并在穿過處的縫隙應用防火材料封堵。
4、風管系統的類到和規格
（1）風管系統按其系統的工作壓力劃分為三個類別，具體劃分應符合相關規范的規定。
（2）通風管道的規格應按照表3-5-2、表3-5-3的規定執行，圓形風管應優先采用基本系列。
5、設計計算
（1）通風管道的設計計算目的是在保證要求的風量分配前提下，合理確定風管布置和尺寸，使系統的初投資和運行費用綜合合適。
（2）應考慮摩擦阻力和局部阻力，合理設計風管的路徑和尺寸，以減少能量損失。
6、安裝規范
（1）通風管道水平安裝時，水平度允許偏差不大于3mm/m，總偏差不大于20mm；垂直安裝時，垂直度允許偏差每米不超過2mm，總偏差不超過20mm。
（2）法蘭螺栓孔與低壓氣源的距離不大于200mm，中壓氣源的距離不大于100mm。法蘭螺栓間距不超過120mm，法蘭間距均勻，法蘭平整，法蘭墊片厚度為3-5mm。
7、支吊架位置
支吊架位置間距及所有材料規格要符后規范要求及工藝規定。支吊架與非絕緣通風管邊緣的距離為30mm，通風管吊架與絕緣通風管絕緣層邊緣的距離為30mm。
8、保溫要求
通風管道保溫應光滑，法蘭必須單獨保溫，法蘭保溫材料與管道一致。
|
