一、Q641TC-16C氣動陶瓷球閥簡介：

Q641TC-16C氣動陶瓷球閥具有優良的耐磨損、耐酸堿、耐腐蝕、高強度、高韌性、耐高溫以及防磁性的特點，使其能在特別惡劣的環境中使用，能不污染物料和環境；在管道系列制品可代替不銹鋼合金、硬質合金等其他金屬制品，并使之成為更優良之制品。原有金屬或塑膠制閥球、閥座易磨損及受熱漲冷縮的影響而不易關閥，不能有效正常使用，故使用壽命短；本新式產品，其閥球及閥座系采用結構陶瓷制品，其精缺度和耐磨性不受冷熱膨脹系數影響，在惡劣環境中或流體之下，更具有良好的操作性以及更長的使用壽命。

二、Q641TC-16C氣動陶瓷球閥主要特點：

1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高,表面質量好，與閥座對研后,利用Zr02陶瓷的自滑潤，徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
3、陶瓷良好的耐磨性，讓本閥經久耐用,可靠性極高.使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。

1）雙作用氣缸的工作原理：

2）單作用氣缸的工作原理：

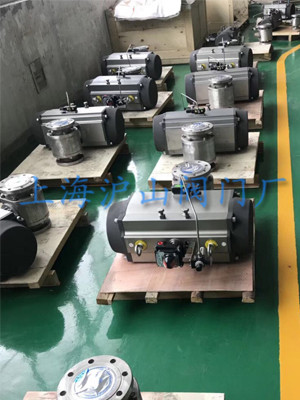

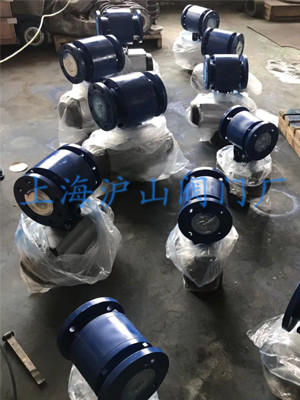

三、Q641TC-16C氣動陶瓷球閥產品實拍：

附：氣動閥門附件的運用：

四、Q641TC-16C氣動陶瓷球閥技術參數：

公稱通徑DN	DN15-300
公稱壓力（MPa)	PN1.0～2.5
允許壓差（MPa)	≤公稱壓力
閥體形式	二通式
連接形式	法蘭
閥芯形式	O型球閥閥芯
適用溫度	≤200℃
流量特性	近似快開型
動作范圍	0～90°
泄漏量Q	軟密封VI級、硬密封IV級符合ANSI B16.104標準
配置執行機構	GT、AT、ST、SR、AW等系列氣動執行機構
控制方式	開關型（開關2位控制）調節型（4-20mA控制）

五、Q641TC-16C氣動陶瓷球閥制造標準：

標準名稱	標準
設計與制造	GB/T 12224
結構長度	GB/T 12221
連接法蘭	GB/T 9113
檢驗與實驗	GB/T 9092

六、Q641TC-16C氣動陶瓷球閥執行器參數：

執行器型號	GT、AT、ST、SR、AW等系列氣動執行機構
供氣壓力	0.4MPa～0.7MPa
氣源接口	G1/4″、G1/8″、G3/8″、G1/2″
環境溫度	﹣20℃～﹢70℃
作用形式	單作用執行機構：氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）雙作用執行機構：氣關式（B）-失氣時閥位保持（FL）；氣開式（K）-失氣時閥位保持（FL）
可配附件	定位器、電磁閥、空氣過濾器、保衛閥、行程開關、閥位傳送器、手輪機構等

七、Q641TC-16C氣動陶瓷球閥主要零部件材料：

序號No.	名稱	材料	序號No.	名稱	材料
1	閥蓋	A105/SS304	7	螺柱	A193-B7/B8
2	中閥體	A105/SS304	8	螺母	A194-2H/B8
3	接管	高強度結構陶瓷	9	閥桿	SS316/SS316L
4	球體	高強度結構陶瓷	10	支架(電、氣動)	Q235/SS304
5	閥座	高強度結構陶瓷	10	填料函(手動)	Q235/SS304
6	中體	高強度結構陶瓷	11	驅動裝置	組件

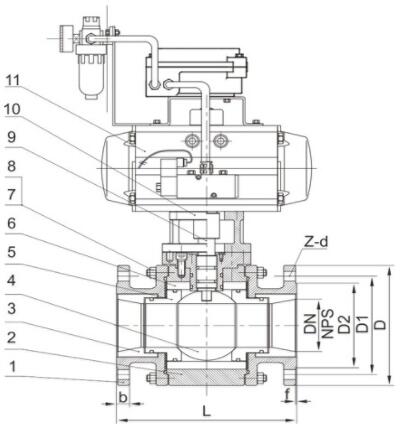

八、Q641TC-16C氣動陶瓷球閥外形尺寸：

DN	L	PN10(1.0MPa)						PN16(1.6MPa)
DN	L	D	D1	D2	b	f	Z-d	D	D1	D2	b	f	Z-d
15	130	95	65	45	16	2	4-Ф14	95	65	45	16	2	4-Ф14
20	130	105	75	58	18	2	4-Ф14	105	75	58	18	2	4-Ф14
25	140	115	85	68	18	2	4-Ф14	115	85	68	18	2	4-Ф14
32	165	140	100	78	18	2	4-Ф18	140	100	78	18	2	4-Ф18
40	165	150	110	88	18	3	4-Ф18	150	110	88	18	3	4-Ф18
50	203	165	125	102	18	3	4-Ф18	165	125	102	18	3	4-Ф18
65	220	185	145	122	18	3	4-Ф18	185	145	122	18	3	4-Ф18
80	241	200	160	138	20	3	8-Ф18	200	160	138	20	3	8-Ф18
100	305	220	180	158	20	3	8-Ф18	220	180	158	20	3	8-Ф18
125	356	250	210	188	22	3	8-Ф18	250	210	188	22	3	8-Ф18
150	394	285	240	212	22	3	8-Ф22	285	240	212	22	3	8-Ф22
200	457	340	295	268	24	3	8-Ф22	340	295	268	24	4	12-Ф22
250	533	395	350	320	26	3	12-Ф22	405	355	320	26	4	12-Ф26
300	610	445	400	375	26	4	12-Ф22	460	410	375	28	4	12-Ф26

Quotation process

送貨上門我們保證提供全新的無缺陷的產品，送貨至客戶要求的所在工地。
快速反應接到貴方反映產品質量問題后第一時間做出答復，負責處理有關產品質量事宜，直到貴方滿意為止。
在線服務我公司分別向客戶提供售后服務熱線、技術熱線、質保熱線。保證有關部門 12 小時有人服務，主要人員 24 小時開通手提電話提供服務。
質量保證產品出廠全部通過質檢，保證合格率 100%，在質保期內發現缺陷/潛在的缺陷，我公司負責免費維修或更換。以及免費提供技術咨詢和服務。
現場安裝所有產品將及時、準確地發往客戶指定地點，隨產品裝箱的有產品使用說明書及合格證，如客戶需要，我公司將派有關人員親臨現場指導安裝、調試（需在下單前跟銷售部協商確認）。
質保承諾明確售后服務的優惠條件及保修的響應時間：在質保期間內在 24~36 小時（省外 48 小時）內到達現場維修。質保期滿后，明確例行維保時間和各項維修承諾。
優質服務我公司本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務，與客戶建立長期的合作伙伴關系。

Quotation process

留下聯絡方式客戶將電子版采購清單和聯系方式發送至郵箱：[email protected] ,
或來電咨詢021-31007323
選型與報價收到客戶采購清單，銷售顧問會第一時間為客戶選型與報價。
電話溝通相關事宜電話溝通商定：交貨期、特殊要求等事宜。

Ordering instructions

01	客戶對產品有特殊要求，須在訂貨合同中提供以下說明： ①產品結構長度 ②連接形式 ③公稱直徑、全通徑、縮徑、管道尺寸 ④運用介質及溫度、壓力范圍 ⑤實驗、檢驗標準及其他要求
02	公司可根據客戶特殊要求協商是否配置各類驅動裝置。
03	如由客戶提供確定的閥門類型和型號時，為避免供貨中出現不必要的麻煩，客戶應正確說明其型號的要求和使用介質，在供需雙方理解一致的條件下簽訂合同。
04	期貨、訂貨的客戶電話溝通詳細所需的閥門型號、規格、數量以及交貨時間、地點，并先按訂單總額的30% 預定金或全額貨款及時匯入我司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
