Q641N-160P氣動高壓球閥

Q641N-160P氣動高壓球閥由法蘭高壓球閥和AT或者GT氣動執行器組合而成，鍛造閥體，抗高壓尼龍橡膠作為密封材料密封效果好，法蘭連接管道安全可靠。

訂購熱線：021-31007323

產品詳情服務承諾訂貨流程

一、Q641N氣動高壓球閥產品概述：

氣動高壓球閥由法蘭高壓球閥和AT或者G氣動執行器組合而成，外形精美使用效果好。浮動式設計結構，鍛造閥體，抗高壓尼龍橡膠作為密封材料密封效果好，法蘭連接管道安全可靠，氣動執行操作啟閉方便快捷，廣泛用于冶金、礦山、石油、電力、輕紡、食品、醫藥等行業。

二、Q641F氣動法蘭球閥工作原理：

氣動高壓球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的高壓球閥直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

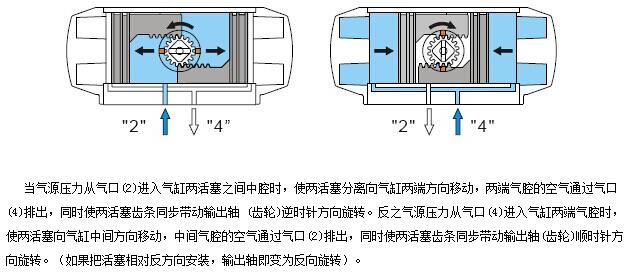

1、雙作用氣缸的工作原理：

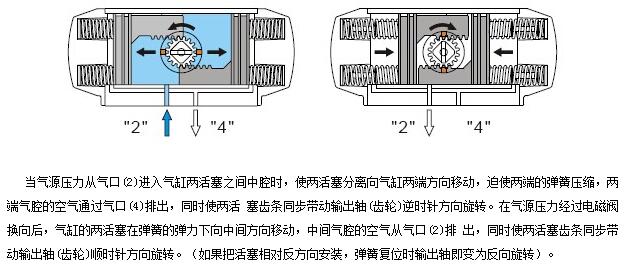

2、單作用氣缸的工作原理：

三、Q641N氣動高壓球閥產品特點：

1、本產品所有部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

四、Q641N氣動高壓球閥執行標準：

設計制造	GB/T12237-2007
結構長度	GB12221-2005
供貨要求	GB/T12252-2005
壓力試驗	GB/T13927-2008
試壓檢驗	GB/T13927-1992

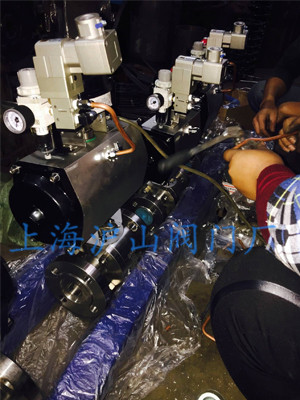

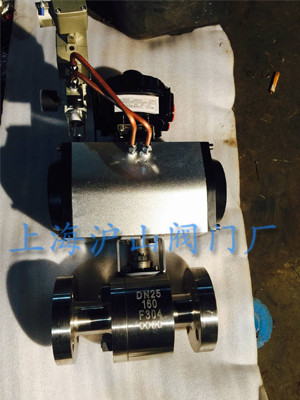

五、Q641N氣動高壓球閥產品實拍：

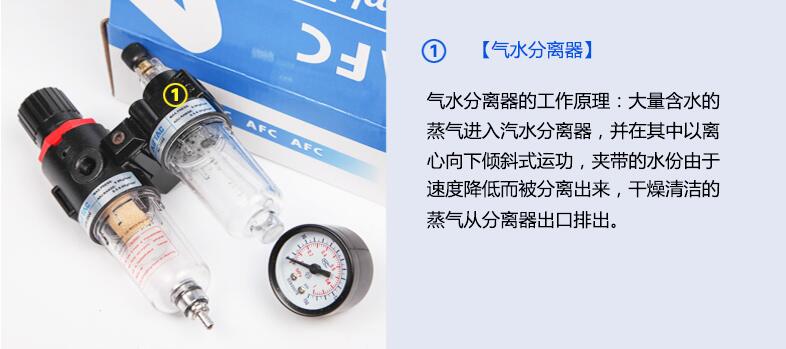

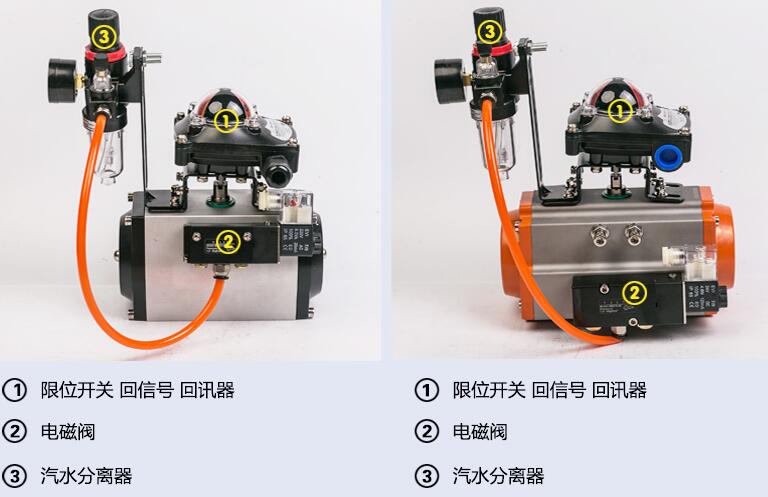

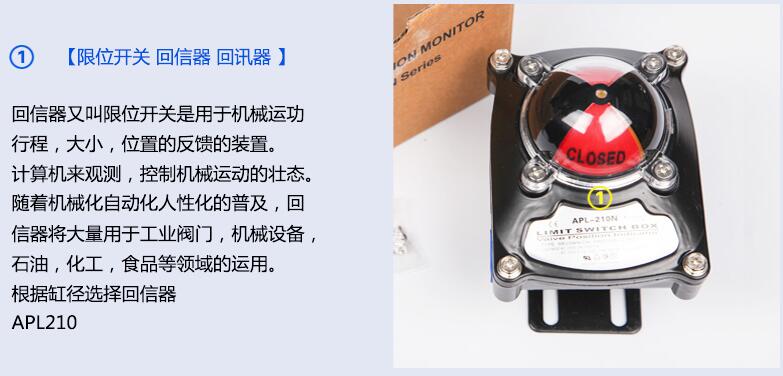

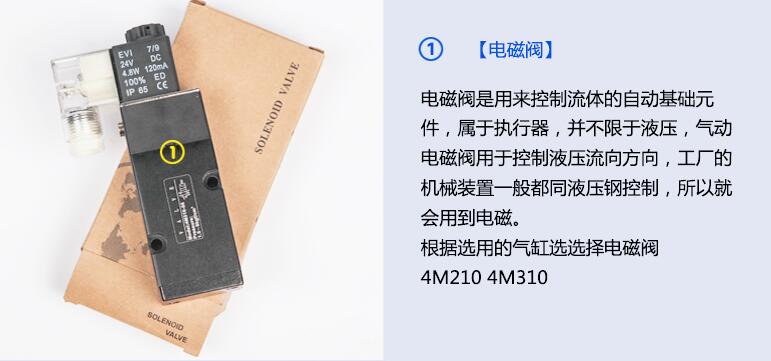

附：氣動閥門附件的運用：

六、Q641N氣動高壓球閥主要技術參數：

公稱壓力	PN2.5、PN4.0、PN6.4、PN10、PN16、PN25 MPa；ANSI 150、300、600、900LB
閥體形式	整體鍛造閥體（DN50以內）、三段式鍛造閥體（DN50以上）
閥芯形式	O型球體閥芯
連接形式	法蘭式、焊接式、螺紋式（適用于PN16MPa以內）
控制方式	開關兩位控制能、4～20mA模擬量信號控制
泄露量Q	按GB/T4213-92，小于額定KV0.01%
可調范圍	250：1

七、Q641N氣動高壓球閥性能參數：

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～80℃

八、Q641N氣動高壓球閥性能參數零部件材料：

閥體、閥蓋	A105鍛鋼	304鍛鋼	316鍛鋼	316L鍛鋼
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

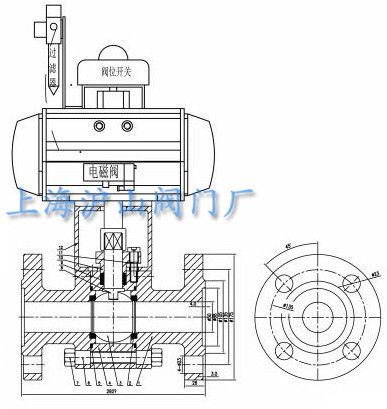

九、Q641N氣動高壓球閥主要連接尺寸：

公稱壓力	公稱通徑	L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
16MPa	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32MPa	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36
